中水回用
“中水”一詞是相對于上水(給水)、下水(排水)而言的。中水回用技術系指將小區居民生活廢(污)水(沐浴、盥洗、洗衣、廚房、廁所)集中處理后,達到一定的標準回用于小區的綠化澆灌、車輛沖洗、道路沖洗、家庭坐便器沖洗等,從而達到節約用水的目的。
中水是國際公認的“城市第二水源”,中水回用不僅可以解決污水對城市環境的影響,還可以提高水資源可用總量,是城市重要的開源節流節水措施,隨著供水價格的逐步調整,中水作為“城市第二水源”的價值優勢將進一步凸顯。
中水因用途不同有三種處理方式
1. 一種是將其處理到飲用水的標準而直接回用到日常生活中,即實現水資源直接循環利用,這種處理方式適用于水資源極度缺乏的地區,但投資高,工藝復雜;
2. 另一種是將其處理到非飲用水的標準,主要用于不與人體直接接觸的用水,如便器的沖洗,地面、汽車清洗,綠化澆灑,消防,工業普通用水等,這是通常的中水處理方式。
3.工業上可以利用中水回用技術將達到外排標準的工業污水進行再處理,一般會加上軟化器,RO,EDI/混床等設備使其達到軟化水,純化水,超純水水平,可以進行工業循環再利用,達到節約資本,保護環境的目的。
MBR工藝簡介
膜-生物反應器工藝(Membrane Bio-Reactor),簡稱MBR工藝,是一種由膜分離單元與生物處理單元相結合的新型水處理技術。它利用膜分離設備將生化反應池中的活性污泥和大分子有機物質截留住,省掉二沉池。活性污泥濃度因此大大提高,水力停留時間(HRT)和污泥停留時間(SRT)可以分別控制,而難降解的物質在反應器中不斷反應、降解。因此,膜-生物反應器工藝通過膜分離技術大大強化了生物反應器的功能。與傳統的生物處理方法相比,具有生化效率高、抗負荷沖擊能力強、出水水質穩定、占地面積小、排泥周期長、易實現自動控制等優點,是目前最有前途的廢水處理新技術之一,是規?;兴赜谩⒃偕Y源利用領域首選方案。
MBR的技術優勢:
1.出水水質好;
2.工藝參數易于控制,能實現HRT與SRT的完全分離;
3.設備緊湊,省掉二沉池,占地少;
4.剩余污泥產量少;
5.有利于增殖緩慢的硝化細菌的截留、生長和繁殖;
6.克服了常規活性污泥法中容易發生污泥膨脹的弊端;
7.系統可采用PLC控制,易于實現全程自動化,大幅降低人工成本和運營成本。
可移動式

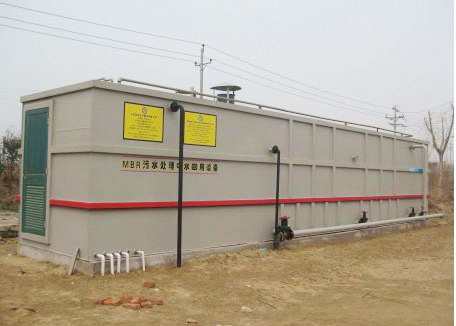

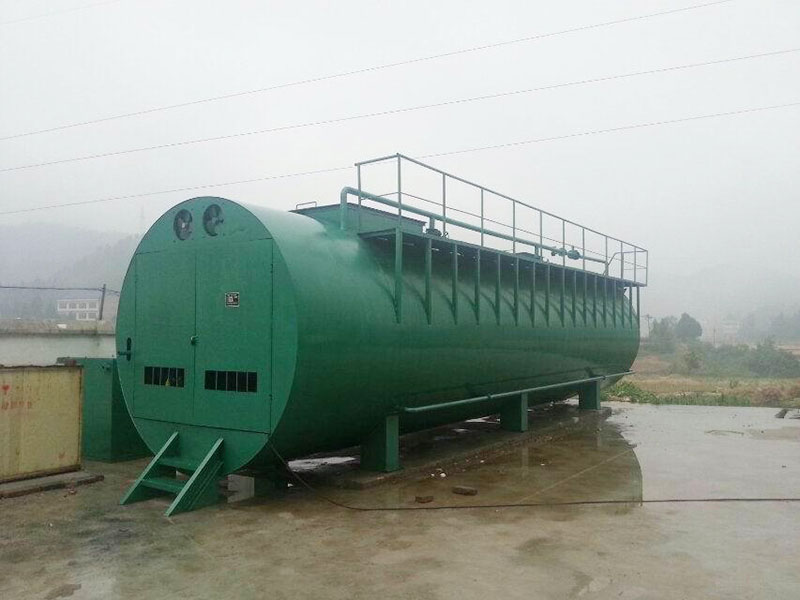

地表安裝式

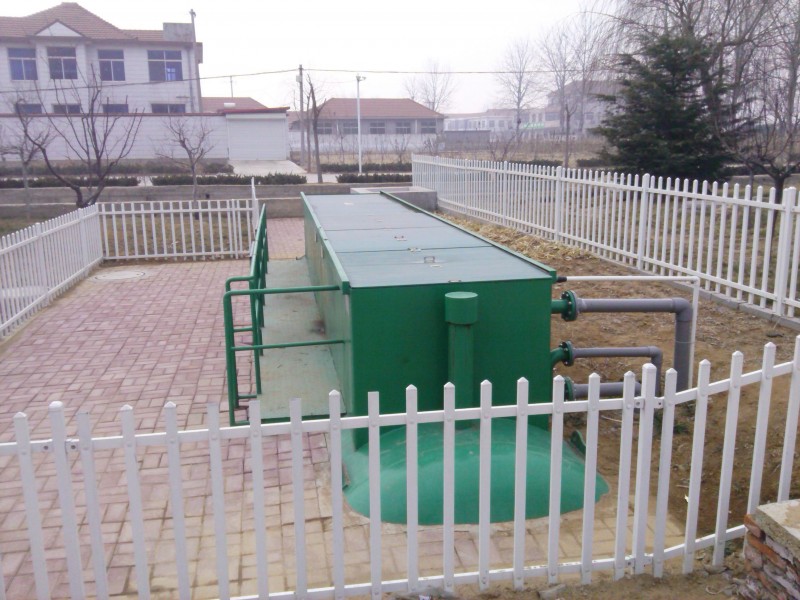

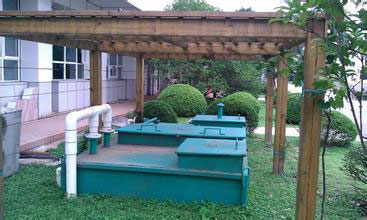

半地埋式
半地埋多組并聯式
性能特點:結構緊湊合理,且有足夠的生化時間;機械強度高,使用壽命長,外形美觀大方;便于擴容、便于操作、便于遷移。
本裝置抗沖擊負荷大、出水穩定(出水水質優于國家一級A排放的標準),且工藝流程短、占地面積小,更適用于分散型污水處理的場合(如賓館、酒樓、部隊邊防哨所、風景旅游區等),符合國家新農村建設的政策要求,由于其出水水質較優,完全能達到中水回用的安全標準,更適用于體育場、公園、城市、風景旅游區綠化用水;城市沖灑馬路、消防用水;建筑施工用水;城市洗車用水等大量雜用水的地方,集生態效應、社會效應和經濟效應于一身,符合國家“節能減排”和“保護水資源”的政策和政令。
該工藝更可以作為傳統污水處理工藝的深度處理單元,在城市二級污水處理廠出水深度處理(從而實現城市污水的大量回用)等領域有著廣闊的應用前景。在國家排污指標不斷提級的情況下,在原有污水處理站進行提量、提級的改造中,尤能顯示出MBR的優越性,它改造方便,使用靈活,可多組并聯使用,不需擴大用地面積。是規?;兴赜?、再生水資源利用領域首選方案。
設備選型方案:
日處理量 (m3/d) | 小時處理量 (m3/h) | 標準尺寸 (m) | 平板膜組件 | 鼓風機 | 抽吸泵 | 循環回流泵 | 噸水電耗 |
規格參數 | 規格參數 | 規格參數 | 規格參數 | kw.h/m3.d | |||
50 | 1.8-2.0 | 7.5×1.8×2.5 | YT-100-70 2組 | Q=1.69m3/min H=30kpa L=2.2kw | Q=2.9m3/h H=15m L=0.75kw | Q=9.3m3/h H=5m L=0.75kw | 1.06 |
100 | 3.5-4.0 | Φ2.6×8.7 | YT-100-80 3組 | Q=2.90m3/min H=30kpa L=5.5kw | Q=6m3/h H=9m L=0.75kw | Q=15m3/h H=10m L=1.1kw | 1.1 |
200 | 7.5-8.5 | Φ2.6×13.5 | YT-100-100 5組 | Q=6.05m3/min H=30kpa L=7.5kw | Q=12m3/h H=8m L=0.75kw | Q=35m3/h H=10m L=1.5kw | 0.66 |

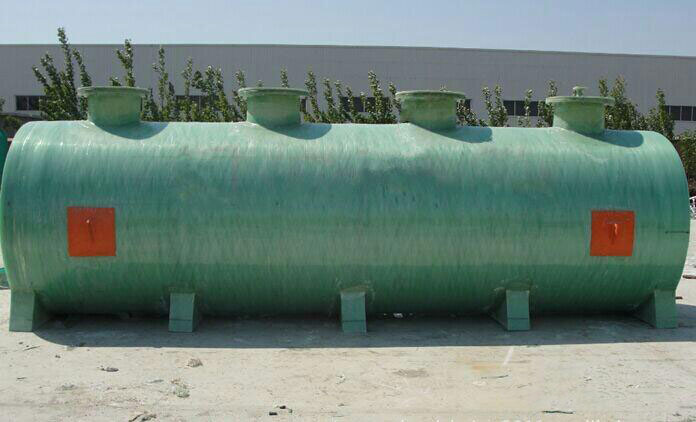

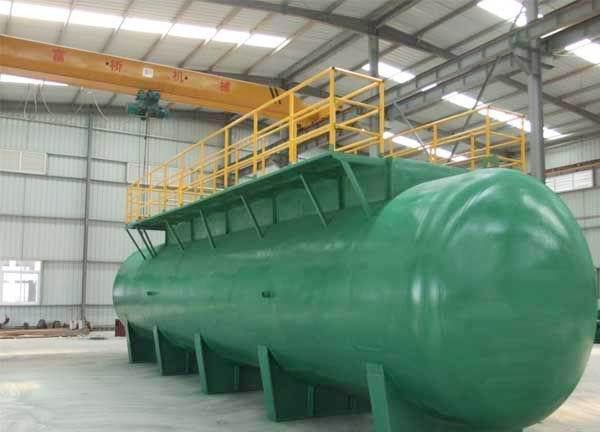

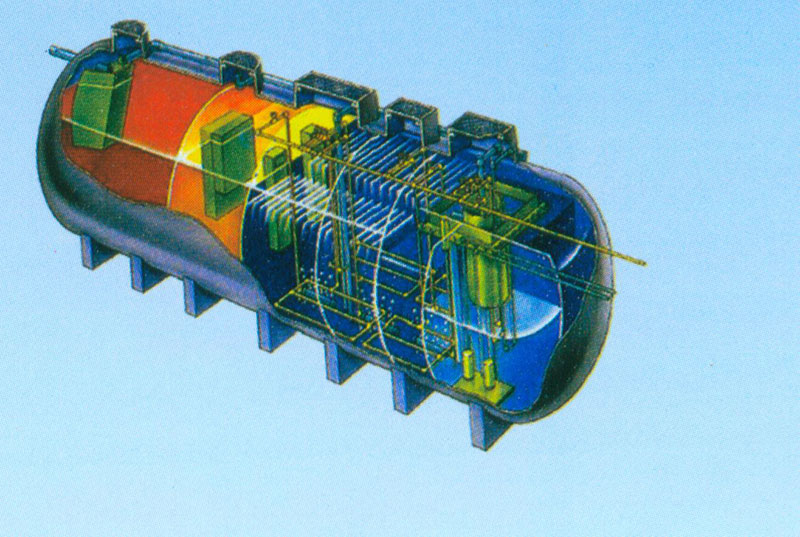

玻璃鋼結構地埋式
一、性能特點:
1、密封性好——新型材料罐體密封性好,無滲漏、無污染、保證了地下水的純潔性,環保。
2、占地面積小——罐體是傳統混凝土結構池體占地面積的45-55%,大大節約了建設成本,增加了綠化面積,美化了環境。
3、耐酸抗堿——玻璃鋼罐體材料能耐酸抗堿,徹底消除了傳統磚混結構的不足,增強了防腐性能,堅固耐用。
4、設備為一體化地埋式整體結構——具有抗壓強度高,耐酸堿腐蝕、抗老化、免維修等特點,使用時間在50年以上永不變形、不腐爛,并且抗壓力大,強度大。
5、設備配有全自動控制系統,操作簡單,管理維護方便。
6、工藝集成,投資少。
7、安裝、操作簡便,運行費用低。
二、設備適用范圍:
賓館、飯店、療養院、醫院。
住宅小區、村莊、集鎮。
車站、飛機場、海港碼頭、船泊。
工廠、礦山、部隊、旅游點、別墅、風景區。
與生活污水類似的各種工業有機廢水。
三、設備的幾種使用方法:
設備一般為埋地設備,設備上部可作為綠化地帶、停車場、道路等。
設備也可采用半埋式放置,填埋深度可根據客戶的需要確定。
設備也可放置在室外地表以上。
如該設備用于寒冷地帶,可把檢查孔加高,使設備埋設在凍土層以下。
該設備可不按標準布置形式排列,隨地形需要布置。
MBR與傳統中水處理工藝的比較
工藝 | 優點 | 缺點 | 運行費用 |
SBR工藝 | 總體積小、工藝流程簡單、構筑物少、占地省、造價低;設備費運行管理費用低、靜止沉淀分離效果好、出水水質高。運行方式靈活 | 設備的閑置率較高。 污水提升水頭損失較大。 如果需要后處理,則需要較大容積的調節池 | ≤1.5元/m3 |
接觸氧化工藝 | BOD容積負荷高、污泥生物量大、處理時間短、能夠克服污泥膨脹問題、可以間歇運轉,維護管理方便、剩余污泥量少 | 填料易堵、維修不便、使用壽命短 處理效果不穩定 | 0.8-1.5元/m3 |
AO工藝 | 流程簡單,設置硝化、反硝化 ,具有脫氮除磷功能, | 污泥量較大, 處理效果(出水水質)不穩定 抗沖擊負荷低 | 0.8-1.2元/m3 |
MBR工藝 | 工藝緊湊,操作簡單; 處理效果優良,無需深度處理; 占地面積小,節省資源; 污泥負荷高,污泥產量極少 操作管理方便,易于實現自動控制; 易于從傳統工藝進行改造; 可去除氨氮及難降解有機物; 抗沖擊負荷強 | 初期投資略高 膜需要定時清洗 | 0.4-1.0元/m3 |
