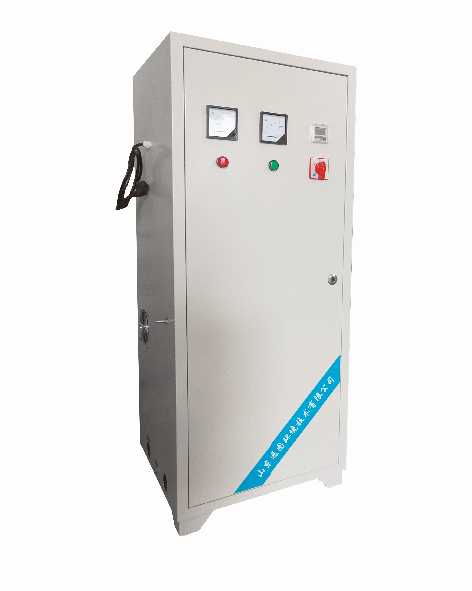

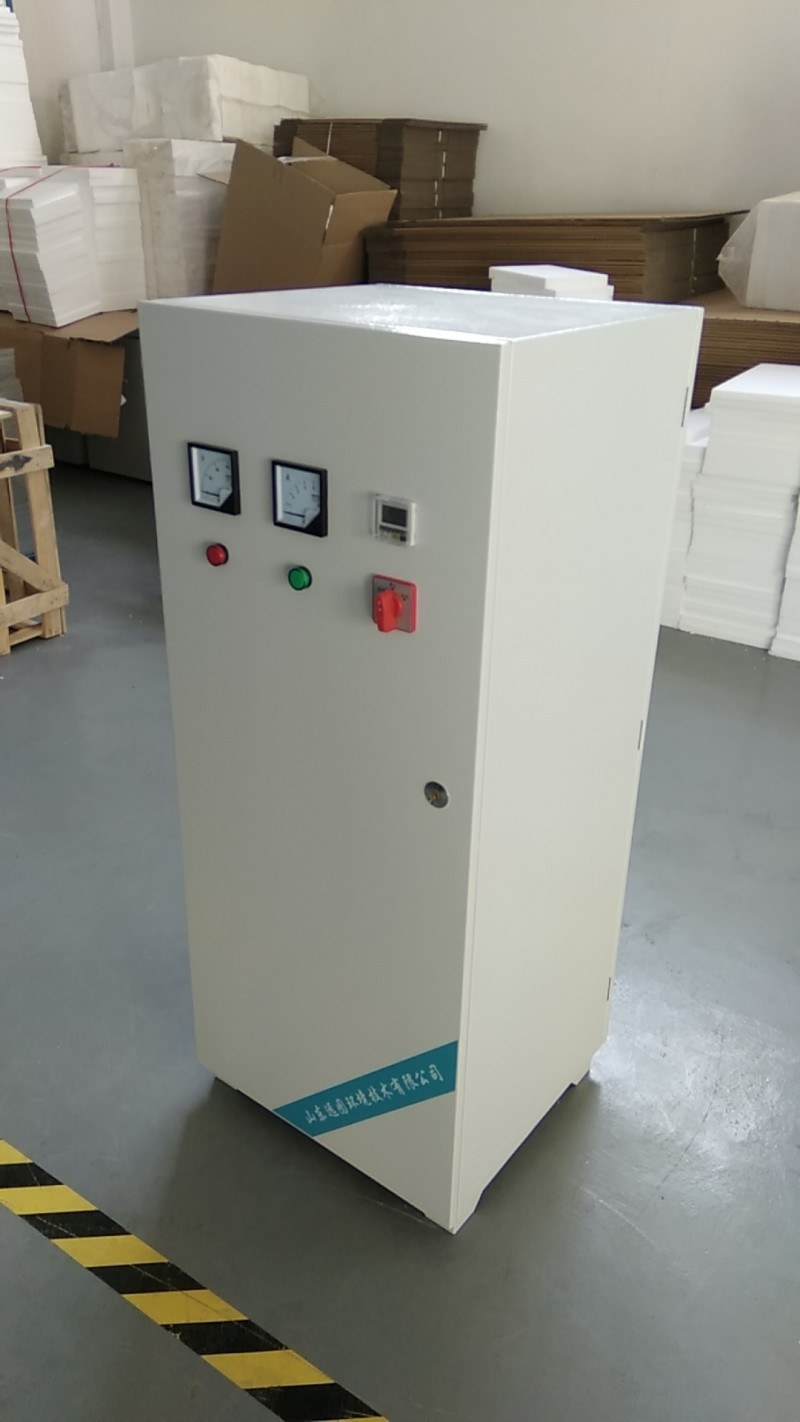

農飲水安全消毒專用臭氧水處理一體機
技術說明
本產品是基于最新高效臭氧發生混合技術和載銀活性炭組合納米二氧化鈦沸石催化吸附降解技術成果而研發。本專用催化組合技術具有自主知識產權。已獲得國家知識產權專利,專利號為201020198197.1
臭氧技術:
氧化能力最強的易得物質,在水中的消毒效率遠遠高于其它藥劑和方法,對常見致病微生物的直接接觸滅活時間在亞秒級 ;無化學毒副作用,具有適宜的半衰期,作用剩余物質為氧氣,無任何殘留,不需要精確控制投加量,通過降解礦化功能同時有利于提高更多水質指標,比如降低COD(BOD),分解農藥殘留,清除鹵化物,減少可溶性固體等等。
本設備臭氧制造系統采用自主知識產權的水冷富氧薄壁陶瓷高頻放電技術,效率高,穩定性好,遠高于傳統技術。
載銀活性炭組合納米二氧化鈦沸石催化吸附降解技術(可選配):
優選的活性炭具有極大的比表面積,可以吸附無機和有機分子,分散于炭表面的銀迅速發揮其解毒作用;納米二氧化鈦沸石與其機理相似,結構和吸附選擇性相互補,并有一定的互再生功能。此組合單元配合了臭氧技術部分,使設備工藝更完善,并有利于改善原有水質口感。
設備命名:
本設備與其它水處理消毒工藝設備比較
項 目 | 氯氣及游離氯 投加 |
一氯胺 投加 |
二氧化氯 發生器 |
紫外線 發生器 |
本 設 備 |
同濃度下水中 有效作用時間 |
至少30分鐘 | 至少120分鐘 | 至少30分鐘 | 小于1分鐘 | |
細菌滅活的有效性 | 有 | 有 | 有 | 較高 | 最高 |
病毒滅活的有效性 | 低 | 很低 | 一般 | 高 | 最高 |
去除鐵錳的有效性 | 無 | 無 | 有一些 | 無 | 明顯 |
氨氮降解及COD下降 | 無 | 無 | 有一些 | 無 | 明顯 |
藻類及鞭毛蟲抑制 | 先抑后揚 | 先抑后揚 | 先抑后揚 | 抑制 | 抑制 |
常用農藥毒性分解作用 | 無 | 無 | 有一些 | 無 | 很明顯 |
出廠水余量要求(mg/L) | 大于0.3 小于4 |
大于0.5 小于3 |
大于0.1 小于0.7 |
無 | 小于0.3 |
原料儲存及生成物 是否需要嚴格計量控制 |
是 | 是 | 是 | 不需要 | 不需要 |
使用及管理復雜程度 | 藥劑采購 儲存管理 |
藥劑采購 儲存管理 |
藥劑采購 儲存管理 |
燈管采購 停機更換 維護清理 |
無需值守 |
綜合運行費用折合 (元/L) |
0.04 | 0.08 | 0.03 | 0.05 | 0.02 |
用于農村飲水 安全消毒適配性 |
不適配 | 不適配 | 可考慮 | 不適配 | 適配 |
安裝使用:

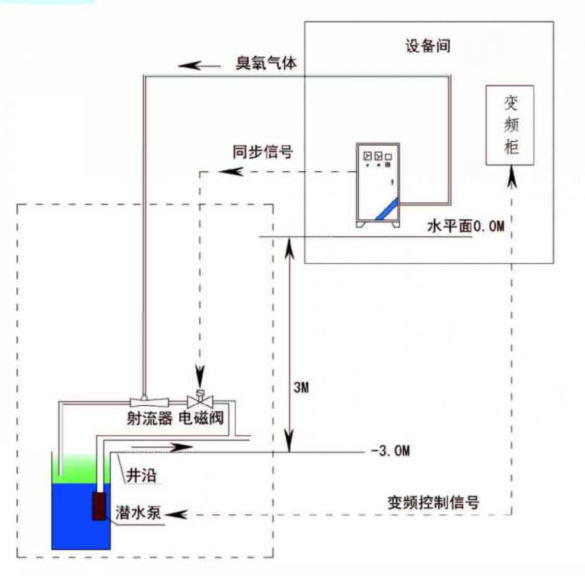

一、YT-4000系列用于深井變頻供水
二、YT-4000系列用于有清水池工藝

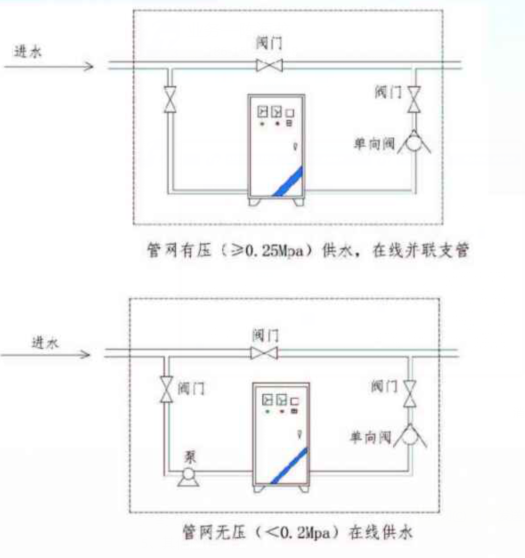

三、YT-4000系列用于管網供水
四、YT-4000系列用于高寒地區
五、YT-4000系列其他應用方法

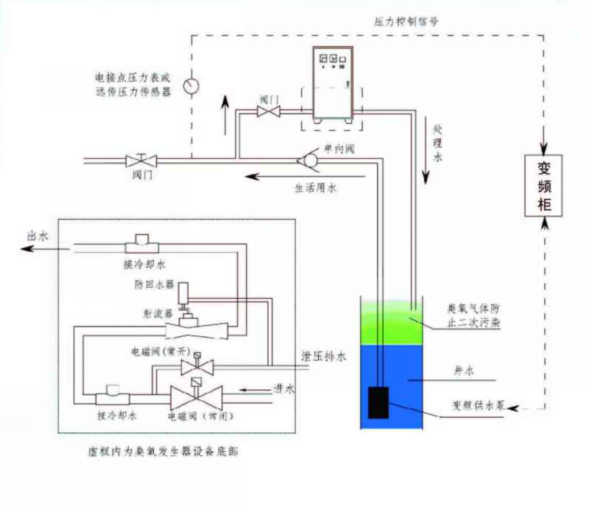

如(一)上圖,用于自備井,將深井作為儲水池及需處理客體,使其持續保持潔凈狀態。針對這一方案豪爾公司已推出農村飲水安全專用臭氧水處理一體機。其工作流程大致為:按供水量及供水時段配置相應型號一體機并安裝到位,用程控定時器設定工作程式即可投入運行。當運行到設定時間,內置水路電磁閥和氣路電磁閥打開,變頻供水泵和臭氧發生器啟動工作,射流器吸入臭氧混合,混合后的高濃度臭氧水再經過載銀活性炭組合納米二氧化鈦沸石催化床加強處理后回流井中,對井水進行二次混合處理。
本方案的優點是:
a、投資和占地均很少,合理利用已有的資源條件,包括井窖、變頻泵、冷卻水;b、安裝簡便,工作靈活,水處理流程不受主供水影響,也不影響主供水回路工作;c、持續保持水源潔凈,不存在未處理短路水。
d、利用臭氧密度高于空氣的特性,隔絕空氣中病毒和細菌污染。

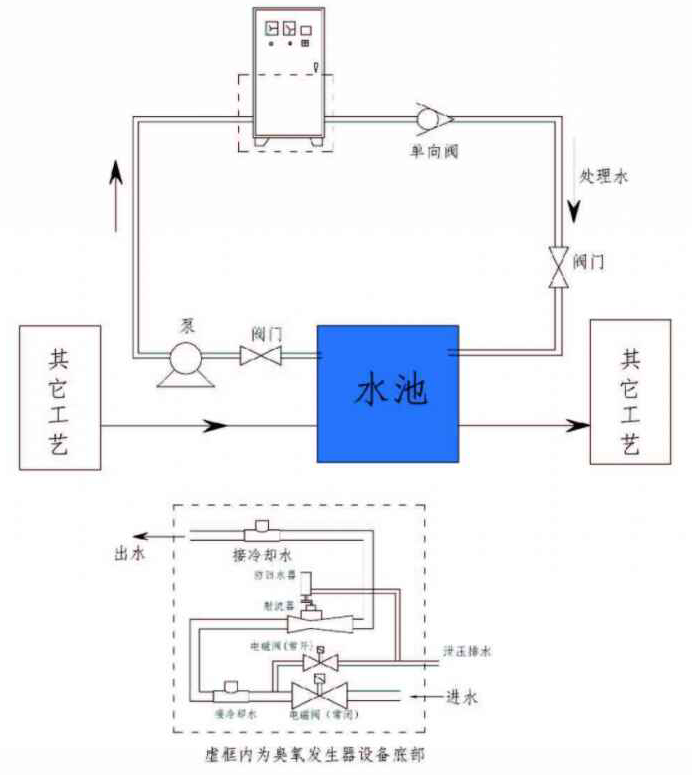

有清水調節池時
如(二)上圖,將清水池作為處理客體,使其持續保持潔凈狀態,用程控定時器設定工作程式即可投入運行。當運行到設定時間,內置水路泵組、電磁閥和氣路電磁閥同時打開,臭氧發生器啟動工作,射流器吸入臭氧混合,混合后的高濃度臭氧水再經過載銀活性炭組合納米二氧化鈦沸石催化床加強處理后回流井中對池水進行二次作用。
